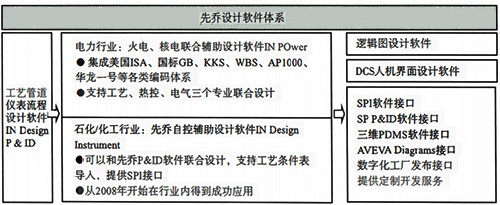

先喬自控輔助設計軟件體系結構如下圖所示。
1、INDesign P&ID軟件
工藝管道儀表流程圖設計軟件INDesign P&ID是以數據庫為核心的基于AutoCAD的通用型P&ID輔助設計軟件，該軟件提供了石化/化工、電力行業KKS、礦冶等多行業的編碼格式，也提供各類設備的自定義編碼功能。該軟件適用于化工、石化、石油、電力、礦業、紡織等各個行業。
該軟件支持AutoCAD2007以上各個版本，成品文件支持所有版本的Excel，軟件需要Microsoft SQL Server數據庫支持。
INDesign P&ID支持在正常繪制P&ID過程中，自動建立圖例和數據庫之間的關聯，繪制完P(guān)&ID圖，能夠生成P&ID衍生出的所有設計成品，包括：
①P&ID圖。
②管線命名表。
③通用設備一覽表，各類設備通用一個表格格式。
④分類設備表：工業爐類、泵類、壓縮機/風機類、機械類、換熱器類、容器類、空氣冷卻器、其他類等，每類表可以定義各自的屬性。
⑤接管匯總表(管口表):自動從圖紙上獲得接管關聯的管線編號，為每一個設備生成接管匯總表。
⑥控制閥、安全閥、疏水閥、爆破片、板式塔、填料塔、換熱器、空氣冷卻器、容器、反應器等各類數據表。
⑦限流孔板匯總表。
⑧特殊管件一覽表。
⑨各類向其他專業提交的條件表，例如：自控條件表等。

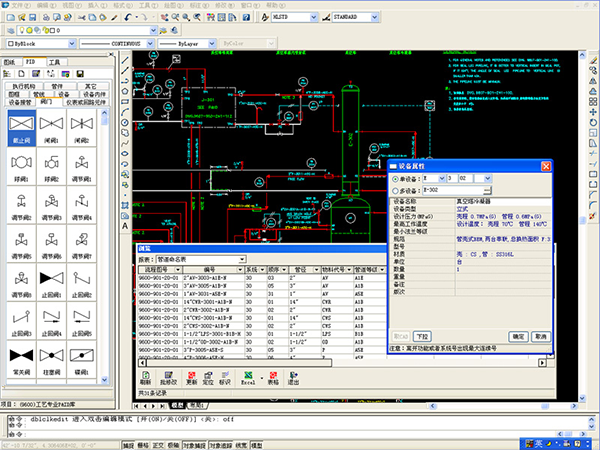

INDesign P&ID設計界面如下圖所示。
2、INDesign Instrument軟件
INDesign Instrument是專為石化、化工、石油、紡織、礦冶等行業自控專業開發的輔助設計軟件，實現工藝條件向自控專業的成批導入和自控專業大部分設計成品的生成，可以和Intergraph SPI軟件連接，把在INDesign Instrument軟件里面完成的部分設計數據直接導入SPI數據庫，實現數據的自動傳遞，減少用戶在SPI軟件中的數據輸入。
INDeign Instument軟件以石化、化工行業標準設計規范為依據，參考了國內各大石化、化工設計院的常規設計習慣，并充分借鑒了國外工程軟件的先進設計思想，利用最新的開發技術開發，是以項目數據庫為核心的網絡版協同輔助設計軟件。該軟件采用了“種子庫”的概念，建立一個標準種子庫后，可以為以后各個類似項目直接引用，大幅提高設計效率。

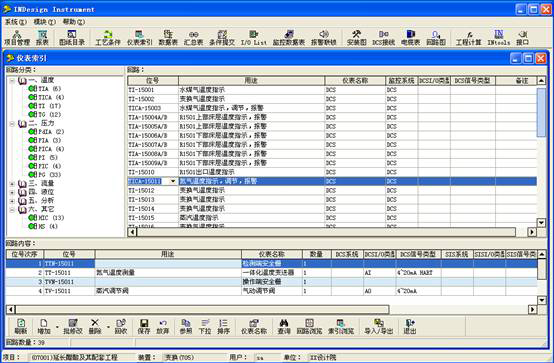

INDesign Instrument主界面如下圖所示。
INDesign Instrument主要模塊有：項目管理、報表、圖紙目錄、工藝條件、位號修改、儀表索引、數據表、匯總表、條件提交、I/O List、監控?cái)?shù)據表、報警聯鎖、安裝圖、DCS接線、電纜表、回路圖、工程計算等。
1)工藝條件模塊
工藝條件模塊功能如下：
①導入工藝專業提供的條件表，直接生成儀表索引。
②工藝條件表的模板可以自定義。
③條件變動后再次導入，自動列出變動內容。
④支持管線設備表導入，根據管線/設備號，自動更新數據表上的管道材質、法蘭標準、法蘭等級、法蘭密封面、法蘭材質等參數。
⑤提供原有手工儀表索引表導入功能，導入后利用數據直接生成數據表、安裝圖、接線和回路等后續模塊，方便已有儀表索引成品的項目的使用。
未完，剩余內容將在《自控工程設計軟件之先喬自控輔助設計軟件(二)》中展示。
