浮球液位計主要由浮球組件及電子轉換電路組成，浮球是一個內空的金屬球，通過連接法蘭安裝在容器上，浮球浮于液面之上，當容器內的液位變化時浮球也隨著上下移動，機械結構的浮球液位計如圖1所示，它將浮球的移動位移通過連桿機構轉換為軸的轉動，再通過轉換裝置把液位高度變?yōu)殡娦盘枺D(zhuǎn)換裝置是個圓形滑線變阻器，浮球軸的角轉動引起滑線變阻器阻值變化，經過變送器處理輸出與液位對應的電流信號通過顯示儀表顯示液體的實際高度，以達到液位檢測和控制目的。浮球液位計根據測量范圍、浮球連桿長度可分為普通型和寬量程型。
內浮式浮球液位計 外浮式浮球液位計

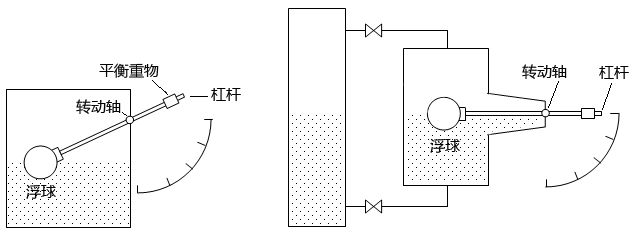

圖8-9 浮球液位計結構示意圖
了解浮球液位計工作原理和結構知識，在浮球液位計故障處理時可幫助你快速查找到故障位置，提高你的工作效率。
