簡單控制系統由傳感元件及變送器、調節器、執行器、被控對象四個環節組成，如圖1所示。判斷簡單控制系統故障，首先確定工藝是否正常；如果是儀表的問題，則以調節器(http://zyswsm.com/product/list_73.html)為中點，對前后兩部分儀表及回路進行排查，在調節器的輸入端C能測量到正常的信號，說明調節器前的傳感元件及變送器、檢測端安全柵、連接電路正常；在執行機構或定位器的輸入端E能測量到正常的信號，說明調節器，輸出端安全柵，連接電路正常，調節閥不會動作，大致可可判斷調節閥有故障，再通過觀察有沒有閥位反饋信號F，又可把故障范圍再縮小，簡單控制系統可按圖2的步驟進行檢查和處理。

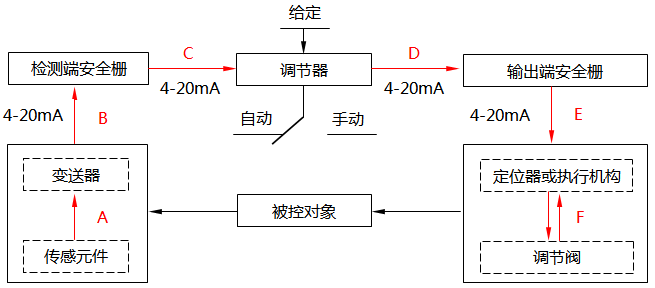

圖1 簡單控制系統回路示意圖

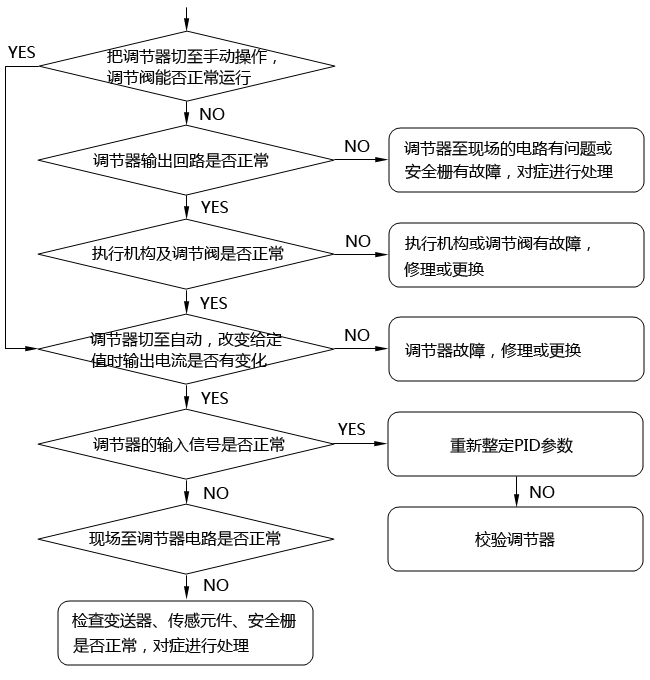

圖2 簡單控制系統故障判斷的步驟和方法
