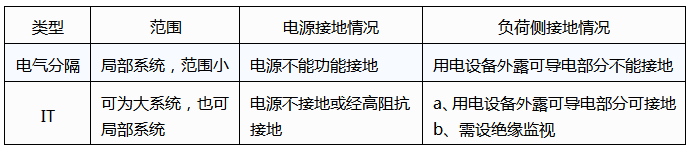

由上表可知，電氣分隔要求隔離變壓器不能功能接地，二次側回路帶電部分也不能接地，用電設備不能接PE導體。因此，電氣分隔主要應用于電擊防護。圖1是電氣分隔應用于景觀照明示例。

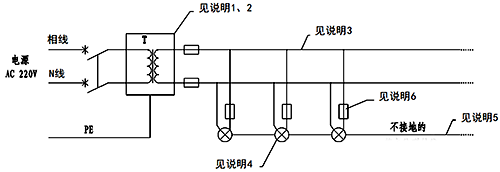

圖1 室外照明采用電氣分隔+不接地的等電位聯結示意圖
說明：
1、本示例采用一臺隔離變壓器(T)為多個室外燈具供電，還需采用不接地的等電位聯結將各燈具金屬外殼可靠連接。
2、圖中T為1:1變比的隔離變壓器，且不應功能接地，其外殼可保護接地。
3、配電回路不需PE導體，線路需穿絕緣導管。
4、燈具嚴禁接地。
5、不接地的等電位聯結線采用絕緣電線或電纜，穿絕緣導管保護。
6、當容量較大的燈具(如路燈)時，建議每盞燈單獨設置保護電器。
IT系統的電源也不需要功能接地，但用電設備可以接PE。IT系統還需要設置絕緣監視，當系統發生第一次接地故障時絕緣監視可以發出報警，系統可以繼續運行。因此，IT系統具有較高的供電可靠性和連續性。醫院手術室經常會采用局部IT系統。

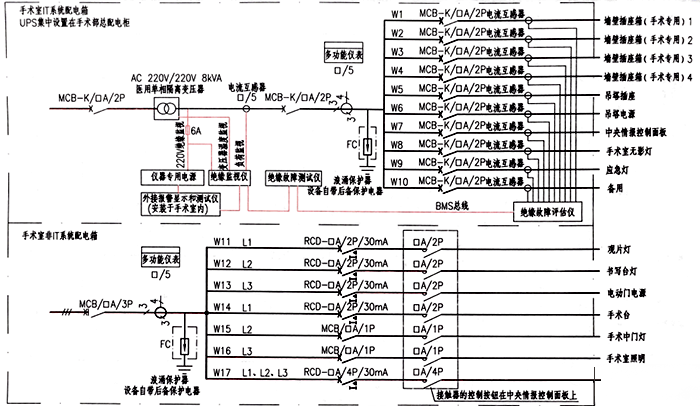

圖2 手術室IT系統示例(源自19D706-2)
通過上述介紹，是否清楚電氣分隔與IT系統的不同之處？歡迎在評論區中留言交流。
