有人借鑒智能感煙探測器的原理，欲設計一款額定剩余電流動作值隨泄露電流調整的剩余電流動作保護電器RCD，以減少RCD誤動作。

這是一個不折不扣的餿主意，完全失去RCD的“初心”！

以保護人身安全為目的選用RCD為例，IEC經過大量試驗研究，得出《電流對人和家畜的效應 第1部分:通用部分》GB/T 13870.1-2022/IEC 60479-1: 2018標準，依據人體通過電流及持續時間的區域，30mA是保護人身安全的生命線(圖1中紅線)，只能比它小，該值是閾值，不可調整。

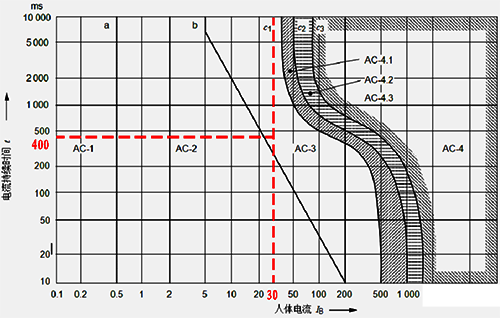

圖1 人體通過電流及持續時間的區域

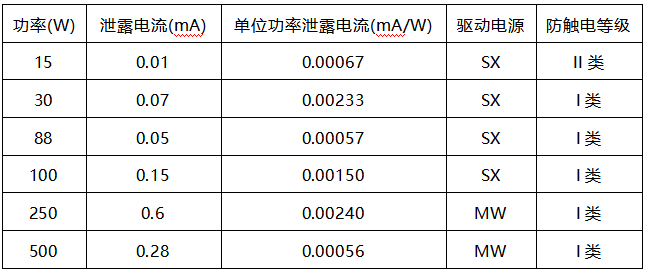

電氣設備、電氣線路正常情況下都有泄漏電流，這是因為絕緣材料并不能百分之百的阻斷電子的流動，多少會有“漏網之魚”。實驗表明，泄露電流是微不足道的，表1是對某些燈具測試的結果。這么小的電流人是沒有任何感覺。



注：泄漏電流是正常運行狀況下，在不期望的可導電路徑內流過的電流(GB/T 2900.71)；而剩余電流是流過剩余電流裝置主回路電流矢量和的有效值(GB/T2900.70)。

當電氣設備、電氣線路受潮、絕緣材料損壞或劣化，情況將發生變化，例如室外雨天造成設備和線路絕緣能力降低，其泄露電流會顯著增大。正是這個原因許多科普材料宣傳，不要用濕手操作電器、插拔插頭插座。對于比較敏感的剩余電流動作保護電器RCD來說，增大了其動作的概率。這也是一種正常現象。表明RCD保護起了作用，保護了人身免遭電擊。

作者：李炳華
