筆者一直在考慮如何準確測量泄漏電流，并請教了行業內專門從事檢測、測量的專家，得知有專用的泄漏電流測試儀。但最近看到一款型號為ETCR7000鉗形電流表聲稱能測量泄漏電流，對此筆者表示懷疑，希望對此有經驗的朋友給出正確的答案。

首先了解一下什么是泄露電流？

《電工術語 電氣裝置》GB/T2900.71-2008給出了泄漏電流的定義，即正常運行狀況下，在不期望的可導電路徑內流過的電流。

《電工術語 電氣附件》GB/T2900.70-2008專門定義了對地泄漏電流，即在無絕緣失效的情況下，從裝置的帶電部分流向大地的電流。

總之，泄露電流是在絕緣正常情況下，沒有流回電源的電流。以單相回路為例，可以用公式表示：泄漏電流=相線上的電流-中性線上的電流

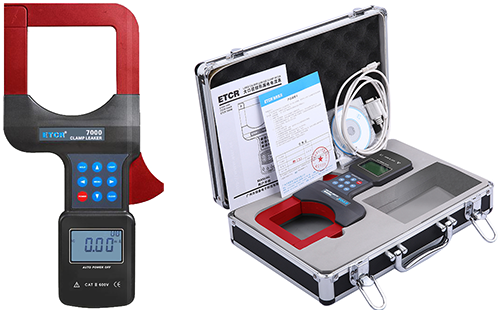

這臺鉗形電流表外形如圖1所示，型號ETCR7000，其鉗口較大，達80mm×80mm，量程高達AC 0.00mA-1200A，分辨率0.01mA。


圖1  ETCR7000鉗形電流表外形

按使用說明，將卡鉗同時卡住相線和中性線，或單獨卡在PE線上即可測出泄漏電流，前提是絕緣完好情況下測量。如果絕緣降低或損壞，測量的為剩余電流值。

1、把火線、零線一齊鉗住即測量電器設備的漏電流。(需注意2根)
2、把地線鉗住即測量電器設備該接地線的漏電流。(需注意單根)
3、把三相四線一起鉗住即測試總漏電流。(需注意4根）
4、把主線鉗住即測量該主線路的電流。(需注意單根)

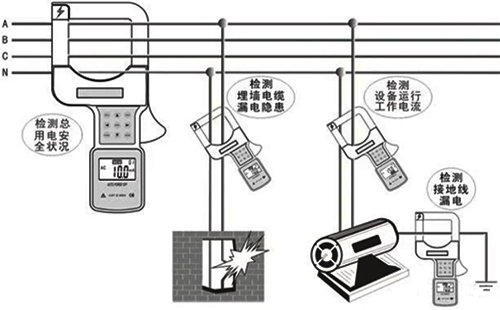

圖2  測量示意圖

問題或疑問在于，1200A量程的鉗形電流表測量低至毫安級的泄漏電流，這樣的測量能準確嗎？

作者：李炳華
