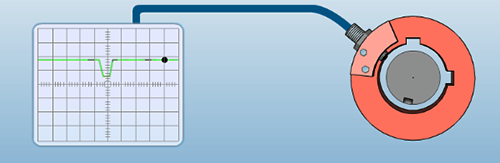

鍵相，英文名稱KEYPHASOR，可用KPH或K?表示。鍵相測量，最常見的是通過在被測軸上設置一個凹槽或凸鍵(通常是凹槽，稱為鍵槽)，當凹槽或凸鍵轉到傳感器探頭位置時，探頭與被測面的間距突變，傳感器會產生一個標記信號。軸每轉一圈，就會產生一個標記信號，表明了軸在每轉周期中的位置；通過將標記信號與軸的振動信號比較，可以確定振動的相位角，用于軸的動平衡分析以及設備的故障分析與診斷等方面；此外通過對標記信號進行脈沖計數，可以測量軸的轉速。
鍵相是如何測量的？
本文以本特利產品為例，鍵相測量通常使用電渦流傳感器和3500/25鍵相模塊配合使用來測量鍵相。
1、電流傳感器一般選擇3300XL-8mm傳感器，這是最經濟也是最合適的鍵相傳感器。
2、3500/25鍵相模塊是一個半槽高、雙通道模塊，可進行兩路鍵相信號同時測量。既支持電渦流傳感器，也支持磁阻式探頭測量鍵相。
從相位的應用考慮，不需單獨輸出一個角度，必須和振動信號配合使用，所以鍵相不支持模擬量輸出；從轉速的角度說，鍵相可通過3500/92通信模塊將轉速輸出到DCS等系統，但該轉速不應作為超速聯鎖，只能用作轉速的參考。
鍵相傳感器的安裝要求是什么?
鍵相傳感器典型安裝方式是對準鍵槽所在軸表面徑向安裝，安裝方向沒有要求，任意角度均可。一般情況下，通常定位在便于安裝及后續維護的方向上。若使用電渦流傳感器，其安裝的間隙電壓通常為-10Vdc左右(不能對準鍵槽)。
鍵相發生故障有多大影響，該如何處理？
鍵相通常不會作為聯鎖停機信號，因此鍵相信號發生故障對于機組保護沒有影響，但鍵相信號是機械故障診斷分析的重要參數，所以對鍵相故障依然要引起足夠重視。
鍵相的故障可通過多種方式發現，如3500/25模塊的OK指示燈熄滅、3500系統“事件信息”中出現故障提示，以及通過System 1系統的儀表管理中判別。當鍵相發生故障時，可遵循以下思路進行處理：
1、檢查傳感器的安裝電壓是否符合要求。
2、檢查傳感器或者3500/25模塊是否發生硬件故障。
3、檢查3500組態設置是否正確。

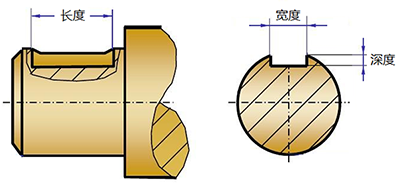

4、檢查鍵槽尺寸是否符合設計要求，API670標準中明確規定了鍵槽的要求。
a)最小寬度應為探頭尖端直徑的1.5倍；
b)最小長度應為探頭尖端直徑的1.5倍；
c)最小深度應為 1.5 毫米(0.06 英寸)；
d)所有邊緣的倒圓角至少為 0.8 毫米(0.03 英寸)；
e)長度應足夠以允許軸熱膨脹和轉子浮動。
