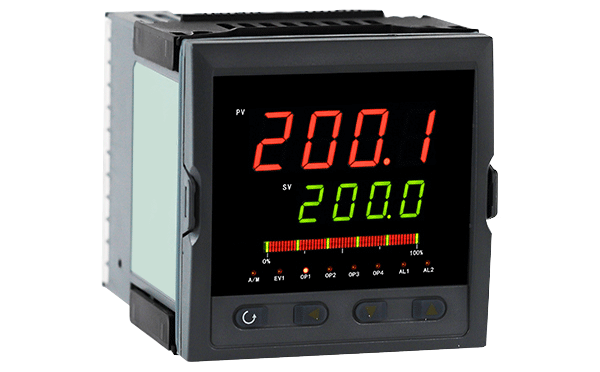

PID控制器參數整定是控制系統設計的關鍵環節，昌暉儀表整理了一些實用PID控制器參數整定技巧供大家參考。

1、明確控制目標
根據被控對象的特性(如流量、壓力、溫度、液位)選擇合適的控制策略。例如，流量控制通常需要快速響應，壓力控制需兼顧穩定性，溫度控制可能需要微分作用來抑制滯后。

2、PID控制器經驗預置參數
①流量調節：比例度(P)=120%-200%，積分時間(I)=50-100s，微分時間(D)=0s。
②壓力調節：比例度(P)=120%-180%，積分時間(I)=50-100s，微分時間(D)=0s。
③液位調節：大容器比例度(P)=80%-120%，積分時間(I)=200-900s；小容器比例度(P)=120%-300%，積分時間(I)=60-200s。
④溫度調節：比例度(P)=120%-260%，積分時間(I)=50-200s，微分時間(D)=20-60s。

3、PID控制器參數整定步驟
①純比例調節：先將積分和微分時間設為最大值(I=∞，D=0)，逐步減小比例度(P)，觀察系統響應，直至出現4:1衰減振蕩。
②加入積分作用：在純比例調節基礎上，將比例度適當增大(如增加10%-20%)，然后逐步減小積分時間(I)，消除穩態誤差。
③加入微分作用：對于大滯后系統(如溫度、大型容器壓力)，可加入微分作用，微分時間(D)一般取積分時間的1/3-1/4。



4、觀察曲線調整參數
①振蕩頻繁：比例度(P)過大，需減小P。
②響應遲緩：積分時間(I)過長，需減小I。
③超調過大：比例度(P)過小或微分時間(D)不足，可適當增大P或D。

5、特殊場景處理
①防喘振系統：比例度(P)=120%-200%，積分時間(I)=20-40s，微分時間(D)=15-40s。
②多回路耦合系統：先整定主回路，再整定副回路，避免相互干擾。

6、安全與穩定性
①整定過程中設置參數下限(如P不低于20%，I不低于10s)，避免系統發散。
②對于周期性干擾，可適當增大微分時間(D)；隨機高頻干擾則需減小D或增加濾波。

通過以上PID控制器參數整定技巧，結合實際系統特性反復調整，可逐步優化PID參數，實現穩定、快速的控制效果。
