YR-ZHXH發電機信號指揮裝置是昌暉儀表制造有限公司自主開發的新一代儀表，本裝置采用先進的微處理器技術，采用模塊化設計理念，按鍵采用觸摸鍵，并由電子觸發線路組成的閃光信號及聲音提示。發電機指揮信號裝置用于主控室和汽機控制室之間彼此傳送命令和通知機組運行狀況。一套完整的指揮系統配置為：在主控室和汽機間汽機控制室各裝一臺發送和接受命令的指揮信號裝置。

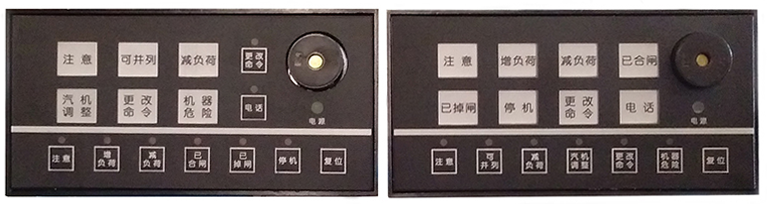

1、主控制室發給汽機房的信號一般有下列八種(有八個按鈕，顯示汽機房發來的六個信號)：
①注意；②增負荷；③減負荷；④已合閘；⑤已掉閘；⑥停機；⑦更改命令；⑧電話
2、汽機房發給主控制室的信號一般有下列六種(有六個按鈕，顯示主控室發來的八個信號)：
①注意；②可并列；③減負荷；④汽機調整；⑤更改命令；⑥機器危險
3、發電機信號指揮裝置外形尺寸為160mm×80mm，開孔尺寸：152mm×76mm。
4、通過串行通訊接口，發電機信號指揮裝置可與DCS聯接組成指揮信號聯絡系統，采用MODBUS通訊進行通訊，方便與各種帶輸入/輸出通訊的設備進行雙向通訊。
5、若現場接線出現斷線、虛接，發電機信號指揮裝置具有故障自診斷功能，以保證此聯絡裝置安全、可靠、正常運行(即主控室與汽機間之間聯絡通訊3-4次不成功，儀表指示燈熄滅，同時蜂鳴器發出報警聲)。
6、發電機信號指揮裝置的兩臺儀表之間最遠聯絡距離為500米，僅需屏蔽雙絞線連接。
7、蜂鳴器在裝置的面板上，可不用外接音響器。如果要外接音響器，音響器接在儀表接線端子22和23(外接音響器常開觸點)上

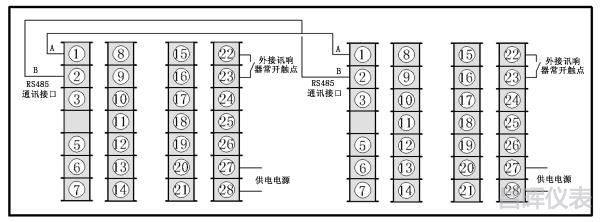

發電機指揮信號裝置接線圖



接線補充說明
1、發電機信號指揮裝置建議使用2×1.0屏蔽雙絞線。
2、主控室儀表和汽機控制室儀表的信號通訊端子應一一對應接線。
3、儀表通常為AC220V/DC220V供電。在直流220V供電時，如果接上電源線儀表無反應，交換電源線正負極接線位置即可。
