響應時間(以秒為單位)值可以用來描述熱電偶或熱電阻在熱應力作用下的響應速度。這個值表示達到最終值的63%所需要的時間。
鎧裝熱電偶熱響應時間
此圖顯示了絕緣型鎧裝熱電偶的熱響應時間，以1m/s的速度在水中測試，而接殼式鎧裝熱電偶熱響應時間減少約35%。
圖1 鎧裝熱電偶響應時間測量圖
根據鎧裝熱電偶使用的熱端類型，可以得到的特征響應時間如下：
①露頭式鎧裝熱電偶：0.1s
②接殼式鎧裝熱電偶：2.1s
③絕緣式鎧裝熱電偶：4.5s
下表的數值適用于用護套電纜和礦物絕緣材料制成的熱電偶，法國PYROCONTROLE公司提供的這些數值供儀表工參考：
鎧裝熱電偶直徑/熱端/響應時間
◆0.5mm/絕緣/0.3s
◆0.5mm/接殼/0.05s
◆1.0mm/絕緣/0.4s
◆1.0mm/接殼/0.1s
◆3.0mm/絕緣/1.5s
◆3.0mm/接殼/0.7s
◆4.5mm/絕緣/2.0s
◆4.5mm/接殼/1.1s
◆6.0mm/絕緣/4.0s
◆6.0mm/接殼/2.1s
◆6.0mm/露頭/0.1s
一般來說，鎧裝熱電偶的直徑越大，響應時間越長，溫度傳感器的使用壽命越長
鎧裝熱電阻熱響應時間

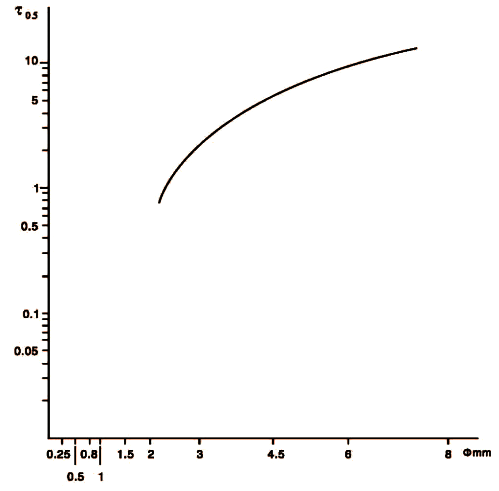

此圖顯示了鎧裝熱電阻在水中以1m/s的速度進行測試的熱響應時間。
