旋轉編碼器的并行輸出

2025/1/26 20:38:19 人評論次瀏覽分類：電子技術 文章地址：http://zyswsm.com/tech/307.html

絕對型編碼器輸出的是多位數碼(格雷碼或純二進制碼)，并行輸出就是在接口上有多點高低電平輸出，以代表數碼的1或0。對于位數不高的絕對編碼器，一般就直接以并行輸出形式輸出編碼，信號直接進入PLC或上位微機的I/O接口，輸出及時，連接簡單。但編碼器為并行輸出時在應用中應注意以下問題：

1、必須是雷格碼，因?yàn)榫幋a器輸出如果是純二進制碼，在數據刷新時可能有多位變化，讀數會在短時間里造成錯碼。
2、所有接口必須確保連接好。如有個別連接不良點，該點電位始終為0，會造成錯碼而無法判斷。
3、編碼器傳輸距離不能太遠，一般在一兩米，如用在復雜環境，最好隔離。
4、如位數較多，必須采用多芯電纜，并確保連接良好；對編碼器而言，因同時有許多節點輸出，增加了編碼器的故障損壞率。

并行：時間上數據同時發出，空間上每個位數的數據各占用一根線纜。增量型編碼器輸出的通常是并行輸出。

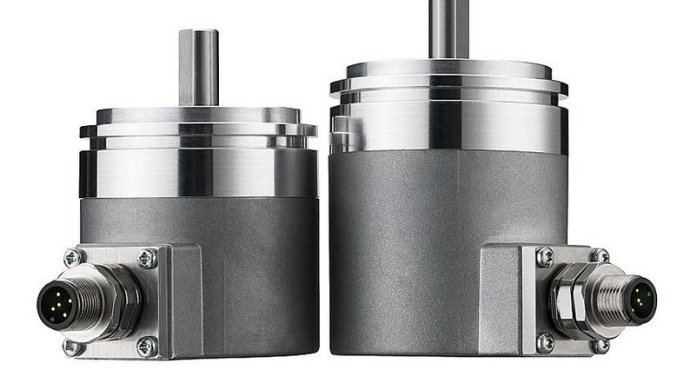

絕對型編碼器
